詳細說明

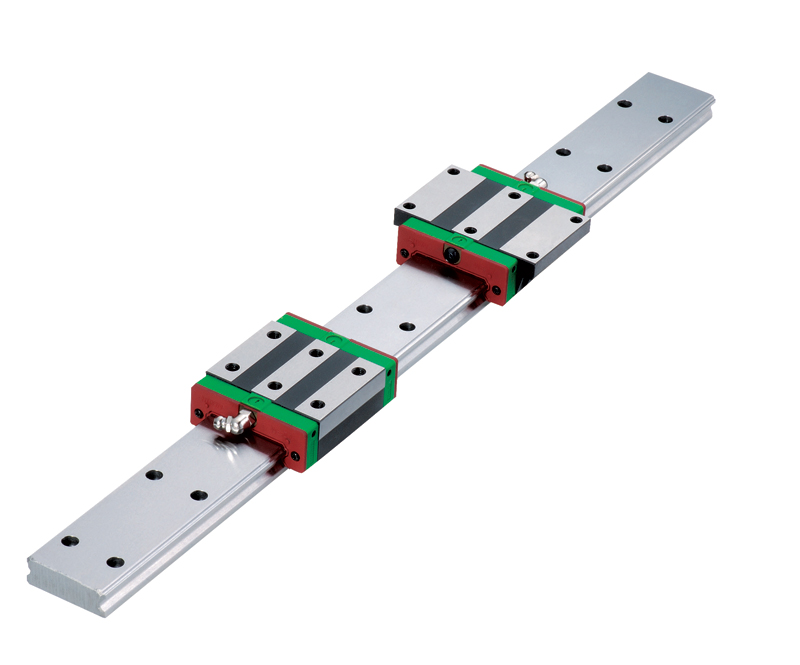

產品名稱：上銀導軌
產品型號：HGH20CA
推廣范圍：全國各地
價格：面議
聯系方式：吳生 18825529040
上銀導軌HGH20CA的特點：
1）上銀直線導軌HGH20CA 容許負荷大
2）上銀直線導軌HGH20CA所有方向皆具備有高剛性
3）上銀直線導軌HGH20CA潤滑構造簡單
4）上銀直線導軌HGH20CA 自動調心能力
5）上銀直線導軌HGH20CA 具有互換性
上銀導軌的定位精度很高
，在機床運行時不會出現打滑的現象，這樣就可以保證精度的準確性。其次，這種導軌磨損的比較的少，由于線性滑軌移動時摩擦力非常小
，只需較小動力便能讓床臺運行，所以在磨損方面還是比較少的，這樣可以減少耗電量
，同時在運行的過程中產生的熱量也是比較少的，這樣在高速的情況下可以保證正常的運行，同時確保精度的重要性。在上銀導軌的組裝方面是比較容易的，組裝時只要銑削或研磨床臺上滑軌之裝配面，并依建議之步驟將滑軌、滑塊分別以特定扭力固定於機臺上，即能重現加工時的高精密度。這樣的組裝靈巧度可以保證在更換的時候比較的簡單，這樣可以保證長久地精確度。上銀導軌的這些特性也決定了在市場上的受歡迎程度。
臺灣上銀直線導軌規格型號： 常備庫存型號
HG系列適用：磨床
、銑床、車床、鉆床、綜合加工機、放電加工機、搪床 、線切割機、精密量測儀器、木工機器 、搬運機器
、運送裝置。
EG系列適用：產業自動化機器
EG系列適用：產業自動化機器
、半導體機械
、雷射雕刻機、包裝機器
。
RG系列適用：適用：CNC加工機
RG系列適用：適用：CNC加工機
、重切屑加工機、CNC磨床
、射出成型機
、放電加工機、線切割機
、大型龍門機床
。
MG系列適用：印表機、機器手臂
MG系列適用：印表機、機器手臂
、電子儀器設備、半導體設備、印刷電路板IC組裝設備 、醫療設備 、機器手臂 、精密測量?jī)x器 、辦公室自動化設備 、其它小型直線滑動裝置
上銀導軌分類：HG系列、EG系列、RG系列、MG系列
HG系列型號：
1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA
2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA
3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA
4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA
5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA
上銀導軌分類：HG系列、EG系列、RG系列、MG系列
HG系列型號：
1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA
2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA
3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA
4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA
5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA
、HGW45CA
、HGW55CA、HGW65CA
6.HGW20HA
6.HGW20HA
、HGW25HA、HGW30HA、HGW35HA、HGW45HA、HGW55HA、HGW65HA
7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB
8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB
9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC
10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
EG低組裝系列型號：
1.EGH15SA、EGH20SA、EGH25SA、EGH30SA
2.EGH15CA、EGH20CA、EGH25CA、EGH30CA
3.EGW15SA、EGW20SA
7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB
8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB
9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC
10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
EG低組裝系列型號：
1.EGH15SA、EGH20SA、EGH25SA、EGH30SA
2.EGH15CA、EGH20CA、EGH25CA、EGH30CA
3.EGW15SA、EGW20SA
、EGW25SA
、EGW30SA
4.EGW15CA、EGW20CA
4.EGW15CA、EGW20CA
、EGW25CA
、EGW30CA
5.EGW15SB、EGW20SB
5.EGW15SB、EGW20SB
、EGW25SB
、EGW30SB
6.EGW15CB、EGW20CB
6.EGW15CB、EGW20CB
、EGW25CB
、EGW30CB
MGN微型系列：
MGN普通微小型標準、加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
MGW微型加寬系列：
MGW微型加寬標準
MGN微型系列：
MGN普通微小型標準、加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
MGW微型加寬系列：
MGW微型加寬標準
、加長
1.MGW7C
1.MGW7C
、MGW9C、MGW12C
、MGW15C
2.MGW7H
2.MGW7H
、MGW9H、MGW12H
、MGW15H
RG滾柱式系列：
1.RGH25CA
RG滾柱式系列：
1.RGH25CA
、RGH30CA、RGH35CA
、RGH45CA
、RGH55CA、RGH65CA
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC
4.RGW25HC
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC
4.RGW25HC
、RGW30HC
、RGW35HC、RGW45HC
、RGW55HC
、RGW65HC
WE寬幅型系列
1. WEH17CA WEH21CA WEH27CA WEH35CA WEH50CA
2.WEW17CC WEW21CC WEW27CC WEW35CC WEW50CC
上銀直線導軌壽命：
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用
，一但到達滾動疲勞的臨界值
，接觸面就會開始產生疲勞破損，并在分表面發生魚鱗狀薄片的剝落現象
，此種現象叫做表面剝離
。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命
2.額定壽命
直線導軌的壽命
，具有很大的分散性
，即使同一批制造的產品，在相同的運動狀態下使用
，壽命也會有所不同
；這大多歸咎于材料本身在疲勞特性上固有的變化。因 此為定義直線導軌的壽命
，一般以額定壽命為基準
；其定義是：以一批同樣的產品，逐個在相同的條件及額定負荷下運行
，其中90%未曾發生表面剝離現象而能達 到的總運行距離。
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同
，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命
。
4.壽命系數
（1）硬度系數（fh）
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘若硬度值無法達到要求的水準
4.壽命系數
（1）硬度系數（fh）
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘若硬度值無法達到要求的水準
，將會降低直線導軌的額定負荷及使用壽命
，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。HIWIN出場之直線導軌硬度要求皆為HRC58以上
，故fh為1
（2）溫度系數（ft）
系統溫度會對直線導軌的材質有影響
（2）溫度系數（ft）
系統溫度會對直線導軌的材質有影響
，當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低，此時動
、靜額定負荷為尺寸表列值再乘以對應的溫度系數
。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100°C
。
（3）負荷系數（fw）
作用于直線導軌的負荷
（3）負荷系數（fw）
作用于直線導軌的負荷
，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外
，還有因運動伴隨而來的震動及沖擊負荷
，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度
，建議將計算負荷值再乘以對應的負荷系數
。
上銀直線導軌與其它牌子導軌的區別：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦
上銀直線導軌與其它牌子導軌的區別：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦
，不僅摩擦系數降低至滑動導引的1/50
，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時
，不會有打滑的現象發生
，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引
2.磨耗少能長時間維持精度
傳統的滑動導引
，無可避免的會因油膩逆流作用造成平臺運動精度不良
，且因運動時潤滑不充分，導致運行軌道接觸面的磨損
，嚴重影響精度
。而滾動導引的磨耗非常小，故機臺能長時間維持精度
。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小
，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時
，更能明顯降低機臺電力損耗量
。且因其摩擦產生的熱較小，可適用于高速運行
。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計
，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕
，易造成機臺運行精度不良
。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面
，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上
，即能重現加工時的高精密度
。傳統的滑動導引，則須對運 行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次
。直線導軌具有互換性
，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高 精密度的導引
。
6.潤滑構造簡單
滑動導引若潤滑不足
6.潤滑構造簡單
滑動導引若潤滑不足
，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易
，需要在床臺適當?shù)奈恢勉@孔供油
。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂
，亦可換上專用油管接頭連接供油油管
，以自動供油機潤滑。
