詳細說明
?
滾珠花鍵SL系列
SL 系列
滾珠花鍵－SL系列特色
SL系列分為現配型及單出型兩種
，兩者的規格尺寸相同：
1. 現配型
由TBI MOTION原廠依客戶訂單裁切花鍵軸
1. 現配型
由TBI MOTION原廠依客戶訂單裁切花鍵軸
、裝配花鍵外筒出貨
，其組裝精度可達到精密級。
2. 單出型
花鍵軸
2. 單出型
花鍵軸
、花鍵外筒則可單獨出貨
，使用上較為便利，但組合精度無法達到精密級
，而TBI MOTION在制程上仍有嚴格的品質控管
，故單出型之精度目前已達到世界級的水準且裝配容易
，客戶可自行備貨加工組裝，相當?shù)厝菀住?nbsp;
應用
機械產業
應用
機械產業
、自動代工業
、半導體產業。

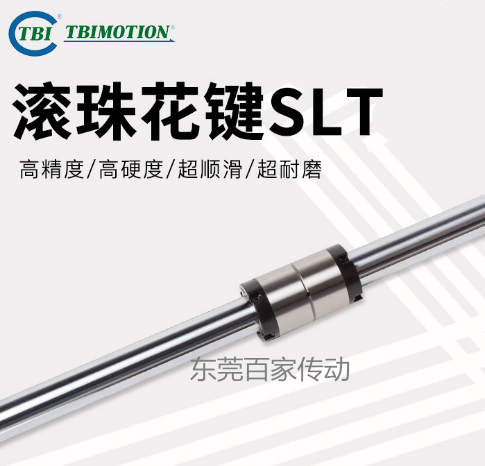

滾珠花鍵SLT
SLT系列具有大負荷容量
滾珠花鍵SLT
SLT系列具有大負荷容量
、高剛性及高靈敏性
，可以減少能量之浪費，且SLT的花鍵外筒為直筒型
，在傳遞扭矩時將鍵敲入使用
，是安裝空間最小的型式之一。
tbi滾珠花鍵是在一根軸上交叉開設了滾珠絲杠溝槽和滾珠花鍵溝槽的直線
tbi滾珠花鍵是在一根軸上交叉開設了滾珠絲杠溝槽和滾珠花鍵溝槽的直線
、旋轉裝置。并且滾珠絲杠和滾珠花鍵的螺母外圓上分別直接裝入了專用支撐軸承
。通過使螺母、花鍵母旋轉或停止,只用一根軸就能夠進行3種（旋轉、直線和螺旋）形式的運動。滾珠花鍵軸旋轉運動會因?yàn)榛ㄦI軸的旋轉變高與花鍵軸的固定頻率接近產生共振而停止。因此，限制在不產生共振的程度來控制最高轉數。超過共振點使用時，或在共振點附近使用時，則有必要在探討花鍵軸的直徑。
滾珠花鍵是利用裝在花鍵外筒內的滾珠，在精密研磨的滾動溝槽中，一邊作平滑滾動，一邊作傳遞力矩，是具有劃時代意義的直線運動系統。而且，與傳統的構造不同，因?yàn)榭梢詫?duì)單個花鍵外筒施加預壓，所以，可在振動沖擊負荷作用過大的地方，定位精度要求高的地方，以及需要高速運動性能的地方，發揮有效的作用。同時，即使代替直線滾珠襯套使用時，因在軸徑相同情況下
滾珠花鍵是利用裝在花鍵外筒內的滾珠，在精密研磨的滾動溝槽中，一邊作平滑滾動，一邊作傳遞力矩，是具有劃時代意義的直線運動系統。而且，與傳統的構造不同，因?yàn)榭梢詫?duì)單個花鍵外筒施加預壓，所以，可在振動沖擊負荷作用過大的地方，定位精度要求高的地方，以及需要高速運動性能的地方，發揮有效的作用。同時，即使代替直線滾珠襯套使用時，因在軸徑相同情況下
，滾珠花鍵所具有的額定負荷是直線滾珠襯套的十幾倍
，所以能使設計變得十分小巧。即使在懸臂負荷
，力矩等作用的情況下
，也可安全使用，而且壽命長
。
滾珠花鍵的優點
大負荷容量
滾珠的滾動溝槽采精密研磨成型
滾珠花鍵的優點
大負荷容量
滾珠的滾動溝槽采精密研磨成型
，且采用哥德型40°角接觸，因接觸角度大
，故在徑向和扭矩
方向都具有很大的負荷容量
(3)請不要讓滾珠花鍵掉落或者敲擊，否則可能導致劃傷、破損。另外，受到了沖擊時，即使外
觀上看不見破損，卻也可能導致功能上的損失。
(4)請注意防止垃圾、切屑等異物的進入。否則，可能導致鋼珠循環部件的破損以及功能的損失。
(5)請避免在超過80℃的條件下使用。若要超過80℃使用時，請與TBI MOTION聯系。
(6)因冷卻劑的種類的不同
方向都具有很大的負荷容量
。
旋轉方向零間隙
通過采用接觸角度為40°的相對2~4排滾珠列，將花鍵軸與花鍵外筒結合，并可透過調整預壓
方式，使旋轉方向的間隙可為零。
高度靈敏性
由于鋼珠接觸點采特殊之設計，除高剛性外更具靈敏性，并可降低能量之浪費。
高剛性
由于接觸角大，故具有高剛性，并可視情況施加恰當?shù)念A(yù)壓，所以能獲得較高的扭矩剛性、力矩剛性。
裝配簡單
由于采用特殊之設計，即使將花鍵外筒從花鍵軸脫離，鋼珠也不會脫落。故而裝配、保養、檢查都很容易進行。
使用注意事項
處置
(1)請不要分解各部分，否則可能導致異物的進入或者功能的損失。
(2)花鍵外筒及花鍵軸傾斜后可能因?yàn)樽陨碇亓慷湎?div id="4qifd00" class="flower right">
，?qǐng)加以注意。旋轉方向零間隙
通過采用接觸角度為40°的相對2~4排滾珠列，將花鍵軸與花鍵外筒結合，并可透過調整預壓
方式，使旋轉方向的間隙可為零。
高度靈敏性
由于鋼珠接觸點采特殊之設計，除高剛性外更具靈敏性，并可降低能量之浪費。
高剛性
由于接觸角大，故具有高剛性，并可視情況施加恰當?shù)念A(yù)壓，所以能獲得較高的扭矩剛性、力矩剛性。
裝配簡單
由于采用特殊之設計，即使將花鍵外筒從花鍵軸脫離，鋼珠也不會脫落。故而裝配、保養、檢查都很容易進行。
使用注意事項
處置
(1)請不要分解各部分，否則可能導致異物的進入或者功能的損失。
(2)花鍵外筒及花鍵軸傾斜后可能因?yàn)樽陨碇亓慷湎?div id="4qifd00" class="flower right">
(3)請不要讓滾珠花鍵掉落或者敲擊，否則可能導致劃傷、破損。另外，受到了沖擊時，即使外
觀上看不見破損，卻也可能導致功能上的損失。
(4)請注意防止垃圾、切屑等異物的進入。否則，可能導致鋼珠循環部件的破損以及功能的損失。
(5)請避免在超過80℃的條件下使用。若要超過80℃使用時，請與TBI MOTION聯系。
(6)因冷卻劑的種類的不同
，有時可能給產品的功能帶來障礙。在冷卻劑可能要進入花鍵外筒
內部的環境下使用時
內部的環境下使用時
，請咨詢TBI MOTION
。
(7)垃圾、鋸粉等異物附著時
(7)垃圾、鋸粉等異物附著時
，請先行清洗后再重新注入潤滑劑
。
(8)在經常需要產生振動的場所、凈室
(8)在經常需要產生振動的場所、凈室
、真空
、低溫或高溫等特殊環境下使用時，請事先咨詢
TBIMITON。
(9)在有法蘭的滾珠花鍵上要加工定位銷孔等時，請與TBI MOTION聯系。
潤滑
(1)請仔細擦拭防銹油并注入潤滑劑后再使用。
(2)請避免將性狀不同的潤滑劑混合在一起使用。
(3)在經常產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，有可能無法使用通
常的潤滑劑。詳細情況請與TBI MOTION連系。
(4)使用特殊的潤滑劑時，請事先與TBI MOTION連系。
(5)采用機油潤滑時，有時很可能因安裝方向的原因，潤滑油無法到達。詳細情況請與TBI
MOTION連系。
(6)潤滑間隔因使用條件的不同而異。詳細情況請與TBI MOTION連系。
儲存
儲存滾珠花鍵時，將它裝入TBI MOTION指定的封套并于水平放置以避免高溫、低溫和高度潮
濕。
全型號系列
滾珠花鍵
SLF法蘭系列：SLF006，SLF008，SLF010
TBIMITON。
(9)在有法蘭的滾珠花鍵上要加工定位銷孔等時，請與TBI MOTION聯系。
潤滑
(1)請仔細擦拭防銹油并注入潤滑劑后再使用。
(2)請避免將性狀不同的潤滑劑混合在一起使用。
(3)在經常產生振動的場所、凈室、真空、低溫或高溫等特殊環境下使用時，有可能無法使用通
常的潤滑劑。詳細情況請與TBI MOTION連系。
(4)使用特殊的潤滑劑時，請事先與TBI MOTION連系。
(5)采用機油潤滑時，有時很可能因安裝方向的原因，潤滑油無法到達。詳細情況請與TBI
MOTION連系。
(6)潤滑間隔因使用條件的不同而異。詳細情況請與TBI MOTION連系。
儲存
儲存滾珠花鍵時，將它裝入TBI MOTION指定的封套并于水平放置以避免高溫、低溫和高度潮
濕。
全型號系列
滾珠花鍵
SLF法蘭系列：SLF006，SLF008，SLF010
，SLF013
，SLF016，SLF020
，SLF025
，SLF030，SLF040
，SLF050
SLT圓筒系列：SLT006
SLT圓筒系列：SLT006
，SLT008，SLT010
，SLT013
，SLT016，SLT020
，SLT025
，SLT030，SLT040
，SLT050
SOF法蘭系列：SOF008
SOF法蘭系列：SOF008
，SOF010，SOF012
，SOF015
，SOF020，SOF025
SOT圓筒系列：SOT008
SOT圓筒系列：SOT008
，SOT010
，SOT012，SOT015
，SOT020
，SOT025
旋轉式滾珠花鍵
RLSF系列：RLSF016，RLSF020
旋轉式滾珠花鍵
RLSF系列：RLSF016，RLSF020
，RLSF025
，RLSF032，RLSF040
RLBF系列：RLBF016
RLBF系列：RLBF016
，RLBF020，RLBF025，RLBF032，RLBF040，RLBF050
螺帽旋轉式滾珠螺桿
RFSY系列：RFSY01616，RFSY02020，RFSY02525
螺帽旋轉式滾珠螺桿
RFSY系列：RFSY01616，RFSY02020，RFSY02525
，RFSY03232
，RFSY04040
RFBY系列：RFBY01616，RFBY02020
RFBY系列：RFBY01616，RFBY02020
，RFBY02525
，RFBY03232，RFBY04040
，RFBY05050
旋轉式精密滾珠螺桿花鍵
RSSY系列：RSSY01616
旋轉式精密滾珠螺桿花鍵
RSSY系列：RSSY01616
，RSSY02020，RSSY02525
，RSSY03232
，RSSY04040
RSLY系列：RSLY01616，RSLY02020
RSLY系列：RSLY01616，RSLY02020
，RSLY02525
，RSLY03232，RSLY04040
RBBY系列：RBBY01616
RBBY系列：RBBY01616
，RBBY02020
，RBBY02525，RBBY03232
，RBBY04040
，RBBY05050
RBLY系列：RBLY01616，RBLY02020
RBLY系列：RBLY01616，RBLY02020
，RBLY02525
，RBLY03232，RBLY04040
，RBLY05050
