詳細說明

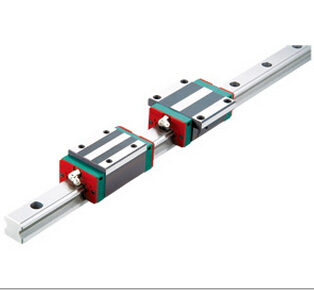

上銀導軌QH系列型號大全：
高組裝四方型上鎖式：QHH15CA
、QHH30HA
、QHH35CA、QHH35HA、QHH45CA、QHH45HA
高組裝法蘭型上鎖式：QHW15CA、QHW20CA、QHW20HA、QHW25CA、QHW25HA、QHW30CA、QHW30HA、QHW35CA、QHW35HA、QHW45CA、QHW45HA
高組裝法蘭型下鎖式：QHW15CB、QHW20CB、QHW20HB、QHW25CB、QHW25HB、QHW30CB、QHW30HB、QHW35CB、QHW35HB、QHW45CB、QHW45HB
高組裝法蘭型上下鎖式：QHW15CC、QHW20CC、QHW20HC、QHW25CC、QHW25HC、QHW30CC、QHW30HC、QHW35CC、QHW35HC、QHW45CC、QHW45HC
低組裝四方型上鎖式：QEH15SA QEH15CA
高組裝法蘭型上鎖式：QHW15CA、QHW20CA、QHW20HA、QHW25CA、QHW25HA、QHW30CA、QHW30HA、QHW35CA、QHW35HA、QHW45CA、QHW45HA
高組裝法蘭型下鎖式：QHW15CB、QHW20CB、QHW20HB、QHW25CB、QHW25HB、QHW30CB、QHW30HB、QHW35CB、QHW35HB、QHW45CB、QHW45HB
高組裝法蘭型上下鎖式：QHW15CC、QHW20CC、QHW20HC、QHW25CC、QHW25HC、QHW30CC、QHW30HC、QHW35CC、QHW35HC、QHW45CC、QHW45HC
低組裝四方型上鎖式：QEH15SA QEH15CA
、QEH20SA、QEH20CA QEH25SA
、QEH25CA
、QEH30SA、QEH30CA
、QEH35SA
、QEH35CA
低組裝法蘭型上鎖式：QEW15SA QEW15CA
低組裝法蘭型上鎖式：QEW15SA QEW15CA
、QEW20SA
、QEW20CA、QEW25SA
、QEW25CA
、QEW30SA、QEW30CA
、QEW35SA、QEW35CA
低組裝法蘭型下鎖式：QEW15SB、QEW15CB、QEW20SB、QEW20CB、QEW25SB、QEW25CB、QEW30SB、QEW30CB、QEW35SB、QEW35CB
低組裝法蘭型下鎖式：QEW15SB、QEW15CB、QEW20SB、QEW20CB、QEW25SB、QEW25CB、QEW30SB、QEW30CB、QEW35SB、QEW35CB
QE 系列靜音式低組裝型滾珠直線導軌
，乃基于四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備 使用。 采用SynchMotionTM技術的QE系列直線導軌搭載具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更 廣泛的產業應用性
，更適用于高速、寧靜與低發塵需求的高科技產業
。
臺灣上銀直線導軌規格型號: 常備庫存型號
HG系列適用: 磨床
、銑床、車床
、鉆床
、綜合加工機
、放電加工機
、搪床、線切割機
、精密里測儀器
、木工機器、搬運機器
、運送裝
置。
EG系列適用: 產業自動化機器
、半導體機械
、雷射雕刻機、包裝機器
。
RG系列適用: 適用: CNC加工機
、重切屑加工機、CNC磨床
、射出成型機
、放電加工機、線切割機
、大型龍門機床
。
MG系列適用: 印表機、機器手臂
、電子儀器設備
、半導體設備、印刷電路板IC組裝設備
、醫療設備
、機器手臂、精密測里儀器
、辦公
室自動化設備
、其它小型直線滑動裝置
上銀導軌分類: HG系列、EG系列
、RG系列、MG系列
上銀導軌分類: HG系列
、EG系列、RG系列
、MG系列
HG系列型號:
1.HGH15CA
、HGH20CA 、HGH25CA
、HGH3OCA
、HGH35CA
、HGH45CA
、HGH55CA 、HGH65CA
2 HGH20HA
、HGH25HA
、HGH30HA 、HGH35HA HGH45HA
、HGH55HA
、HGH65HA
3.HGL15CA、HGL25CA
、HGL30CA
、HGL35CA\ HGL45CA、HGL55CA
4 HGL25HA > HGL30HA > HGL35HA
、HGL45HA\ HGL55HA
5 HGH15CA \、HG2OCA
、HGY25CA
、HGH30CA、HGW35CA\ HGH45CA\ HGW55CA\ HGW65CA
6 HG20HA
、HGY25HA
、HGW30HA 、HGY35HA HGY45HA
、HG55H[A
、HGW65H[A
7.HGH15CB 、HGY2OCB
、HGY25CB
、HGW3OCB 、HGY35CB
、HGY45CB 、HG55CB
、HGH65CB
8 HGY20HB
、HGY25HB 、HGW30HB
、HGY35HB
、HGY45HB 、HGY55HB
、HGH65HB
9.HGW15CC 、HGY20OCC
、HGY25CC
、HGH30CC 、HGH35CC
、HGH45CC
、HGH55CC 、HGH65CC
HGH3OHC
HGY35HC
HGH45HC
HGH65HC
10 HGX2OHC
HGH25HC
HGY55HC
EG低組裝系列型號:
1.EGH15SA
、EGH20SA、EGH25SA
、EGH30SA
2 EGH15CA
、EGH20CA、EGH25CA
、EGH30CA
3.E 3H15SA\ EGH20SA
、EGH25SA\ EGH30SA
4.EGH15CA 、EGH20CA 、EGH25CA 、EGH30CA
5 EGH15SB 、EGH2OSB 、EGH25SB 、EGH3OSB
6.EGH15CB 、EGH2OCB 、EGH25CB 、EGH3OCB
MGH微型系列:
MGH普通微小型標準、加長
M 3H9C
1.
MGITTC
MGH12C
MGH15C
2
MGN15H
MGT7H
MGHT9H
MGH12H
MGH微型加寬標準、加長
1.MGH7C、MGW9C、MGH12C、MGH15C
2 MGHTH、MGH9H、MGH12H
、MGH15H
RG滾柱式系列:
1.RGH25CA 、RGH30CA
、RGH35CA 、RGH 45CA
、RGH55CA 、RGH65CA
2 RGH25HA
、RGH30HA
、RGH35HA 、RGH45HA
、RGH55HA
、RGH65HA
3.RGH25CC 、RGH3OCC
、RGH35CC 、R GH45CC
、R 3H55CC
、RGH65CC
4 RGH25HC 、RGH3OHC 、RGH35HC 、RGH45HC 、RGH55HC 、RGH65HC
上銀直線導軌壽命:
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲
勞破損，并在分表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為
止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，壽命也會有所不同; 這大多歸咎于材料本
身在疲勞特性上固有的變化。因此為定義直線導軌的壽命，一般以額定壽命為基準; 其定義是: 以一批同樣的產品，逐個在相同的條件
及額定負荷下運行，其中90%未曾發生表面剝離現象而能達到的總運行距離。
3 壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4 壽命系數
(1) 硬度系數(fh)
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HEC58-62，倘若硬度值無法達到要求的水準，將會降低直線導軌的額定負
荷及使用壽命，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。}HIN出場之直線導軌硬度要求皆為HRC58以上，故h為1
(2) 溫度系數(ft)
系統溫度會對直線導軌的材質有影響，當溫度高于100@deg:C時直線導軌的額定負荷及使用壽命將會降低，此時動
、靜額定負荷為尺寸
表列值再乘以對應的溫度系數
。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100deg;Co
(3) 負荷系數(fw)
作用于直線導軌的負荷，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外，還有因運動伴隨而來的震動及沖擊負
荷，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度，建議將計算負荷值再乘以對應的負荷系數。
上銀直線導軌與其它牌子導軌的區別:
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的
差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到以m級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重
影響精度。而滾動導引的磨耗非常小故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機
臺電力損耗里。且因其摩擦產生的熱較小可適用于高速運行。
4 可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造
成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上
，即能重現加工時的高精密
度
。傳統的滑動導引，則須對運行軌道加以鏟花
，既費事又費時
，且一旦機臺精度不良，又必須再鏟花一次o 直線導軌具有互換性
，可
分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高精密度的導引
。
6.潤滑構造簡單
滑動導引若潤滑不足
，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易
，需要在床臺適當?shù)奈恢勉@孔供油
。
直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂
，亦可換上專用油管接頭連接供油油管
，以自動供油機潤滑。
