詳細說明

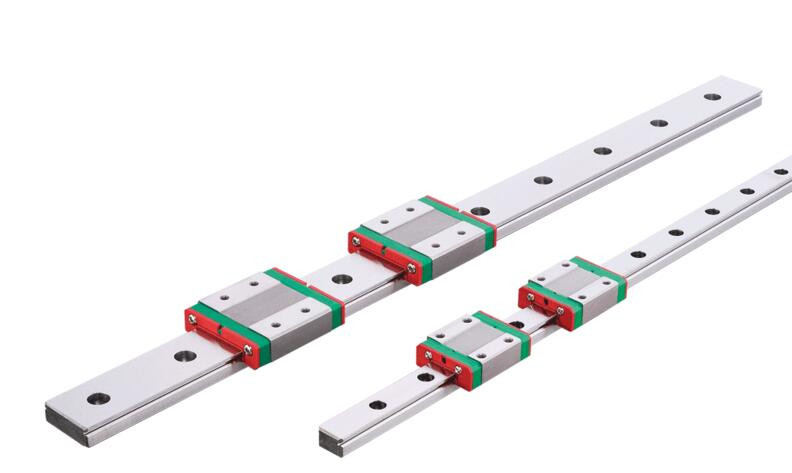

上銀導軌MGW12C特點:1:上銀微型加寬滑軌之設計大幅提升力矩負荷能力,可單軸使用。2:哥德型四點接觸設計,可承受各種方向之負荷并具有高剛性之特點。3:滑塊裝有微小型保持鋼絲,取下滑塊鋼珠也不會脫落。4:滑軌、滑塊及所有金屬配件均采用不銹鋼材質,具抗腐蝕之特性。
HIWIN直線導軌選用準則：
1.使用條件設定
○ 應用之設備 ○ 行程
○ 內部空進之限制 ○ 運行速度、加速度
○ 精度之要求 ○ 使用頻率
○ 剛性之要求 ○ 使用環境
○ 負荷方式 ○ 要求壽命年限
2.臺灣上銀直線導軌各系列的應用
○ HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
○ EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
○ MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
3.選用精度等級
○ C,H,P,SP,UP等級視設備精度要求而定
4.假定滑塊尺寸及數目
○ 依經驗選用
○ 負荷狀態
○ 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格
5.計算滑塊最大負荷
○ 參照負荷計算例計算單個滑塊最大等效負荷
○ 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值
