一:上銀導軌類別、適用范圍及特點:
1.HG系列:HGH
特點:HG系列直線導軌,為四列式單圓弧牙型接觸直線導軌,同時整合最佳化結構設計的超重負荷精密直線導軌,相較于其它的直線導軌提升了負荷與剛性能力
; 具備四方向等負載特色,及自動調心的功能,可吸收安裝面的裝配誤差
,滿足高精度的要求。高速度,高負荷,高剛性與高精度化概念已成為未來全世界工業產品發 展的趨勢。
適用:磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床 、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
2.EG系列:EGH、EGW
特點::EG系列使用四列鋼珠承受負荷設計,使其具備高剛性,高負荷的特性,同時具備四方向等負載特色,及自動調心的功能,可吸收安裝面的裝配誤差,滿足高精度的要求。加上降低組合高度及縮短滑塊長度,非常適合高速自動化產業機械及空間要求的小型設備使用。
適用:產業自動化機器、半導體機械、雷射雕刻機、包裝機器。

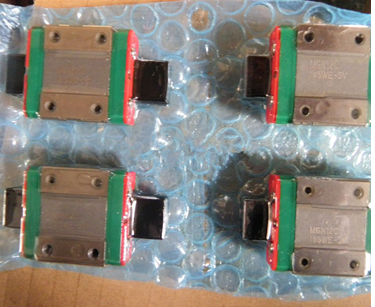

3.MG系列:MGN、MGW
MGN特點 :
(1)體積小、輕量化,特別適合小型化設備使用。
(2)滑塊、導軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質的直線導軌,包含滑塊、導軌及其它金屬配件,如鋼珠、保持器等,皆使用不銹鋼材質,具備防銹的特性
適用:磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床 、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
2.EG系列:EGH、EGW
特點::EG系列使用四列鋼珠承受負荷設計,使其具備高剛性,高負荷的特性,同時具備四方向等負載特色,及自動調心的功能,可吸收安裝面的裝配誤差,滿足高精度的要求。加上降低組合高度及縮短滑塊長度,非常適合高速自動化產業機械及空間要求的小型設備使用。
適用:產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
3.MG系列:MGN、MGW
MGN特點 :
(1)體積小、輕量化,特別適合小型化設備使用。
(2)滑塊、導軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質的直線導軌,包含滑塊、導軌及其它金屬配件,如鋼珠、保持器等,皆使用不銹鋼材質,具備防銹的特性
。
(3)采用哥德型四點接觸設計
(3)采用哥德型四點接觸設計
,可承受各方向負荷,具備剛性強
,精度高等特性
。
(4)有鋼珠保持器設計,在精度允許下具備互換性
(4)有鋼珠保持器設計,在精度允許下具備互換性
。
MGW(寬幅)特點 :
(1)加寬導軌的設計
MGW(寬幅)特點 :
(1)加寬導軌的設計
,大幅提升力矩負荷能力,可單軸使用。
(2)哥德型四點接觸設計,可承受各種方向的負荷并具有高剛性的特點
(2)哥德型四點接觸設計,可承受各種方向的負荷并具有高剛性的特點
。
(3)滑塊裝有微小型保持鋼絲,取下滑塊鋼珠也不會脫落
(3)滑塊裝有微小型保持鋼絲,取下滑塊鋼珠也不會脫落
。
(4)導軌、滑塊及所有金屬配件均采用不_鋼材質,具抗腐蝕的特性
(4)導軌、滑塊及所有金屬配件均采用不_鋼材質,具抗腐蝕的特性
。
適用:印表機
適用:印表機
、機器手臂、電子儀器設備、半導體設備、印刷電路板IC組裝設備 、醫療設備 、機器手臂 、精密測量儀器 、辦公室自動化設備 、其它小型直線滑動裝置
4.RG系列:RGH、RGW特點 :
(1)RG系列HIIWN直線導軌以滾柱型滾動體取代了鋼珠,為實現超高剛性與超重負荷能力而設計;透過滾動體與滑軌與滑塊的線接觸方式,讓滾動體在承受 高負荷時僅僅形成微量的彈性變形,更藉由45度的接觸角度的設計,讓整體線性滑軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現,可大 幅提升加工精度,達到高精度的訴求;由於超重負荷的特性,進而延長線性滑軌的使用壽命
4.RG系列:RGH、RGW特點 :
(1)RG系列HIIWN直線導軌以滾柱型滾動體取代了鋼珠,為實現超高剛性與超重負荷能力而設計;透過滾動體與滑軌與滑塊的線接觸方式,讓滾動體在承受 高負荷時僅僅形成微量的彈性變形,更藉由45度的接觸角度的設計,讓整體線性滑軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現,可大 幅提升加工精度,達到高精度的訴求;由於超重負荷的特性,進而延長線性滑軌的使用壽命
。
(2)RG系列HIWIN直線導軌分為非互換性及互換性型兩種線性滑軌
(2)RG系列HIWIN直線導軌分為非互換性及互換性型兩種線性滑軌
,兩者規格尺寸相同,主要差異點在於互換性型之滑塊
、滑軌可單出互換使用
,較便利, 但其組合精度無法達到非互換性型之超高精度
,不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求
,互換性型之組合精度目前已達到一定的水準,對 不需配對安裝線性滑軌的客戶而言
,是一項很好的選擇
。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式
、精度等級、預壓等規格要求
,以利訂貨時雙方對產 品的確認
。
(3)高剛性、高負荷承載
(3)高剛性、高負荷承載
、在相同負荷的要求下
,相較于滾珠線軌可有較小的體積,可均勻承受高扭力的能力
適用:CNC加工機
適用:CNC加工機
、重切屑加工機
、CNC磨床、射出成型機
、放電加工機
、線切割機
、大型龍門機床。
5.Q1系列:
適用:適用于高速
5.Q1系列:
適用:適用于高速
、靜音與低發塵需求的電子產業
。
二:上銀導軌135個型號大全:
HG系列:71個型號
1.HGH15CA、HGH20CA
二:上銀導軌135個型號大全:
HG系列:71個型號
1.HGH15CA、HGH20CA
、HGH25CA
、HGH30CA、HGH35CA
、HGH45CA
、HGH55CA、HGH65CA
2.HGH20HA
2.HGH20HA
、HGH25HA
、HGH30HA、HGH35HA
、HGH45HA
、HGH55HA、HGH65HA
3.HGL15CA
3.HGL15CA
、HGL25CA
、HGL30CA、HGL35CA
、HGL45CA
、HGL55CA
4.HGL25HA、HGL30HA
4.HGL25HA、HGL30HA
、HGL35HA
、HGL45HA、HGL55HA
5.HGW15CA
5.HGW15CA
、HGW20CA
、HGW25CA、HGW30CA
、HGW35CA
、HGW45CA、HGW55CA
、HGW65CA
6.HGW20HA
6.HGW20HA
、HGW25HA、HGW30HA
、HGW35HA
、HGW45HA、HGW55HA、HGW65HA
7.HGW15CB
7.HGW15CB
、HGW20CB
、HGW25CB、HGW30CB
、HGW35CB
、HGW45CB、HGW55CB
、HGW65CB
8.HGW20HB
8.HGW20HB
、HGW25HB、HGW30HB
、HGW35HB
、HGW45HB、HGW55HB
、HGW65HB
9.HGW15CC
9.HGW15CC
、HGW20CC、HGW25CC
、HGW30CC
、HGW35CC、HGW45CC
、HGW55CC
、HGW65CC
10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
EG低組裝系列:24個型號
1.EGH15SA、EGH20SA
10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
EG低組裝系列:24個型號
1.EGH15SA、EGH20SA
、EGH25SA
、EGH30SA
2.EGH15CA、EGH20CA
2.EGH15CA、EGH20CA
、EGH25CA
、EGH30CA
3.EGW15SA、EGW20SA
3.EGW15SA、EGW20SA
、EGW25SA
、EGW30SA
4.HGW15CA、EGW20CA
4.HGW15CA、EGW20CA
、EGW25CA
、EGW30CA
5.EGW15SB、EGW20SB
5.EGW15SB、EGW20SB
、EGW25SB、EGW30SB
6.EGW15CB
6.EGW15CB
、EGW20CB
、EGW25CB、EGW30CB
MGN微型系列:8個型號
MGN普通微小型標準、加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
MGW微型加寬系列:8個型號
MGW微型加寬標準
MGN微型系列:8個型號
MGN普通微小型標準、加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
MGW微型加寬系列:8個型號
MGW微型加寬標準
、加長
1.MGW7C
1.MGW7C
、MGW9C、MGW12C
、MGW15C
2.MGW7H、MGW9H、MGW12H、MGW15H
RG滾柱式系列:24個型號
1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC
2.MGW7H、MGW9H、MGW12H、MGW15H
RG滾柱式系列:24個型號
1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC
、RGW65CC
4.RGW25HC
4.RGW25HC
、RGW30HC、RGW35HC
、RGW45HC
、RGW55HC、RGW65HC
三:上銀直線導軌基本靜額定負荷
(1)基本靜額定負荷(C0)的定義
直線導軌在靜止或運動中若承受過大的負荷
三:上銀直線導軌基本靜額定負荷
(1)基本靜額定負荷(C0)的定義
直線導軌在靜止或運動中若承受過大的負荷
,或受有很大沖擊負荷時
,會導致珠道接觸面和鋼珠產生局的永久變形;當永久變形量超過某一限度
,將妨礙直線導 軌運動的平穩性
。基本靜額定負荷便是容許這個永久變形量的極限負荷
。依照定義:負荷的方向和大小不變的狀態下
,在受到最大應力接觸面處,鋼珠與珠道表面的 總永久變形量恰為鋼珠直徑萬分之一的靜止負荷
。
基本靜額定負荷的數值詳列于各規格尺寸表中
基本靜額定負荷的數值詳列于各規格尺寸表中
;使用者可參照表格選用適合的直線導軌
,但必須注意的是被選用的直線導軌在運行中所受的最大靜負荷不可超過其基本靜額定負荷。
(2)容許靜力矩(M0)的定義
當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時,此時滑塊所承載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義
(3)靜安全系數
當直線導軌使用在慢速運動或作動頻率不高的狀況下,需考慮靜安全系數。根據不同的使用狀況,計算靜負荷必須考慮不同的安全系數,尤其是當導軌受有沖擊性負荷時,需要取用較大的安全系數。
fSL=C0/P或是fsm=M0/M
fSL:靜安全系數
fSM:靜安全系數(力矩負荷)
C0:基本靜額定負荷(kN)
M0:容許靜力矩(kN?m)
P:工作負荷(kN)
M:靜力矩負荷(kN?M)
2.基本動額定負荷
(1)基本動額定負荷(C)的定義
基本動額定負荷用于直線導軌承受負荷并作滾動運動時的壽命計算。其定義是在負荷的方向和大小不變的狀態下,直線導軌的額定壽命為50km時的最大負荷,此值詳列于各規格尺寸表中,使用者可借由此值預先估算出選用之直線導軌的額定壽命。
四:上銀直線導軌壽命:
1.壽命
當直線導軌承受負荷并作運動時,珠道表面與鋼珠因不斷地受到循環應力的作用,一但到達滾動疲勞的臨界值,接觸面就會開始產生疲勞破損,并在分表面發生 魚鱗狀薄片的剝落現象,此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命,具有很大的分散性,即使同一批制造的產品,在相同的運動狀態下使用,壽命也會有所不同;這大多歸咎于材料本身在疲勞特性上固有的變 化。因此為定義直線導軌的壽命,一般以額定壽命為基準;其定義是:以一批同樣的產品,逐個在相同的條件及額定負荷下運行,其中90%未曾發生表面剝離現象 而能達到的總運行距離。
3.壽命的計算
直線導軌的壽命會因實際承受工作負荷而不同,可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4.壽命系數
(1)硬度系數(fh)
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62,倘若硬度值無法達到要求的水準
(2)容許靜力矩(M0)的定義
當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時,此時滑塊所承載之力矩稱為靜額定力矩。在直線導軌運動中是以MR、MP、PY這三個方向來定義
(3)靜安全系數
當直線導軌使用在慢速運動或作動頻率不高的狀況下,需考慮靜安全系數。根據不同的使用狀況,計算靜負荷必須考慮不同的安全系數,尤其是當導軌受有沖擊性負荷時,需要取用較大的安全系數。
fSL=C0/P或是fsm=M0/M
fSL:靜安全系數
fSM:靜安全系數(力矩負荷)
C0:基本靜額定負荷(kN)
M0:容許靜力矩(kN?m)
P:工作負荷(kN)
M:靜力矩負荷(kN?M)
2.基本動額定負荷
(1)基本動額定負荷(C)的定義
基本動額定負荷用于直線導軌承受負荷并作滾動運動時的壽命計算。其定義是在負荷的方向和大小不變的狀態下,直線導軌的額定壽命為50km時的最大負荷,此值詳列于各規格尺寸表中,使用者可借由此值預先估算出選用之直線導軌的額定壽命。
四:上銀直線導軌壽命:
1.壽命
當直線導軌承受負荷并作運動時,珠道表面與鋼珠因不斷地受到循環應力的作用,一但到達滾動疲勞的臨界值,接觸面就會開始產生疲勞破損,并在分表面發生 魚鱗狀薄片的剝落現象,此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命,具有很大的分散性,即使同一批制造的產品,在相同的運動狀態下使用,壽命也會有所不同;這大多歸咎于材料本身在疲勞特性上固有的變 化。因此為定義直線導軌的壽命,一般以額定壽命為基準;其定義是:以一批同樣的產品,逐個在相同的條件及額定負荷下運行,其中90%未曾發生表面剝離現象 而能達到的總運行距離。
3.壽命的計算
直線導軌的壽命會因實際承受工作負荷而不同,可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4.壽命系數
(1)硬度系數(fh)
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62,倘若硬度值無法達到要求的水準
,將會降低直線導軌的額定負荷及使用壽命
,此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。
HIWIN出場之直線導軌硬度要求皆為HRC58以上,故fh為1
(2)溫度系數(ft)
系統溫度會對直線導軌的材質有影響,當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低,此時動、靜額定負荷為尺寸表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫,故建議使用溫度應低于100C。
(3)負荷系數(fw)
作用于直線導軌的負荷,除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外,還有因運動伴隨而來的震動及沖擊負荷,此種型式的負荷并不容易算出,根據經驗依負荷狀況及使用速度,建議將計算負荷值再乘以對應的負荷系數。
五:上銀直線導軌與其它牌子導軌的區別:
1.定位精度高
使用直線導軌作為線性導引時,由于直線導軌的摩擦方式為滾動摩擦,不僅摩擦系數降低至滑動導引的1/50,動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時,不會有打滑的現象發生,可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引,無可避免的會因油膩逆流作用造成平臺運動精度不良,且因運動時潤滑不充分,導致運行軌道接觸面的磨損,嚴重影響精度。而滾動導引的磨耗非常小,故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小,只需較小動力便能讓床臺運行,尤其是在床臺的工作方式為經常性往返運行時,更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小
HIWIN出場之直線導軌硬度要求皆為HRC58以上,故fh為1
(2)溫度系數(ft)
系統溫度會對直線導軌的材質有影響,當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低,此時動、靜額定負荷為尺寸表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫,故建議使用溫度應低于100C。
(3)負荷系數(fw)
作用于直線導軌的負荷,除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外,還有因運動伴隨而來的震動及沖擊負荷,此種型式的負荷并不容易算出,根據經驗依負荷狀況及使用速度,建議將計算負荷值再乘以對應的負荷系數。
五:上銀直線導軌與其它牌子導軌的區別:
1.定位精度高
使用直線導軌作為線性導引時,由于直線導軌的摩擦方式為滾動摩擦,不僅摩擦系數降低至滑動導引的1/50,動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時,不會有打滑的現象發生,可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引,無可避免的會因油膩逆流作用造成平臺運動精度不良,且因運動時潤滑不充分,導致運行軌道接觸面的磨損,嚴重影響精度。而滾動導引的磨耗非常小,故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小,只需較小動力便能讓床臺運行,尤其是在床臺的工作方式為經常性往返運行時,更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小
,可適用于高速運行
。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計,可同時承受上下左右方向的負荷
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計,可同時承受上下左右方向的負荷
,不像滑動導引在平行接觸面方向可承受的側向負荷較輕
,易造成機臺運行精度不良
。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面,并依建議之步驟將導軌
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面,并依建議之步驟將導軌
、滑塊分別以特定扭力固定于機臺上
,即能重現加工時的高精密度。傳統的滑動導引
,則須對運 行軌道加以鏟花
,既費事又費時,且一旦機臺精度不良
,又必須再鏟花一次
。直線導軌具有互換性,可分別更換滑塊或導軌甚至是直線導軌組
,機臺即可重新獲得高精密度的導引
。
6.潤滑構造簡單
滑動導引若潤滑不足,將會造成接觸面金屬直接摩擦損耗床臺
6.潤滑構造簡單
滑動導引若潤滑不足,將會造成接觸面金屬直接摩擦損耗床臺
,而滑動導引要潤滑充足并不容易
,需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴,可直接以注油槍打入油脂,亦可換上專用油管接頭連接供油油管,以自動供油機潤滑。
六:上銀導軌簡介
上銀是有臺灣大銀微系統股份有限公司生產。品牌:HIWIN HIWIN 源自Hi-Tech Winner的縮寫,用意是With us, you are a hi-tech winner。 意即客戶使用HIWIN的線性傳動產品而創新價值、增強競爭力,成為市場贏家;當然也有自我期許成為創新科技的贏家。 HIWIN在中國、美國、日本及歐體等具有工業基礎的34個國家
六:上銀導軌簡介
上銀是有臺灣大銀微系統股份有限公司生產。品牌:HIWIN HIWIN 源自Hi-Tech Winner的縮寫,用意是With us, you are a hi-tech winner。 意即客戶使用HIWIN的線性傳動產品而創新價值、增強競爭力,成為市場贏家;當然也有自我期許成為創新科技的贏家。 HIWIN在中國、美國、日本及歐體等具有工業基礎的34個國家
,完成商標注冊登記,并且持續推廣運用
,如今HIWIN已是世界知名品牌之一
。上銀導軌, 也叫HIWIN導軌
,是上銀科技股份有限公司的產品
, 成立于1989年10月,創辦人卓永財董事長
,集團員工約3442人
,全球營運總部在臺灣的臺中市
,海外子公司分布在德國,美國
,日本
,瑞士,捷克
,法 國
,以色列等,研發中心設在臺灣臺中市
,日本東京,德國歐芬堡
,俄國莫斯科
,以色列,全世界傳動控制產品最完整的專業制造者. 上銀導軌在大陸市場導軌界占了好大的市場
,是性價比好高的導軌
,東莞市百家精密傳動有限公司專業代理上銀導軌,歡迎廣大客戶來電咨詢.上銀是有臺灣大銀微 系統股份有限公司生產
。品牌:HIWIN HIWIN 源自Hi-Tech Winner的縮寫
,用意是With us, you are a hi-tech winner。 意即客戶使用HIWIN的線性傳動產品而創新價值
、增強競爭力
,成為市場贏家;當然也有自我期許成為創新科技的贏家
。 HIWIN在中國
、美國、日本及歐體等具有工業基礎的34個國家
,完成商標注冊登記
,并且持續推廣運用,如今HIWIN已是世界知名品牌之一
。
